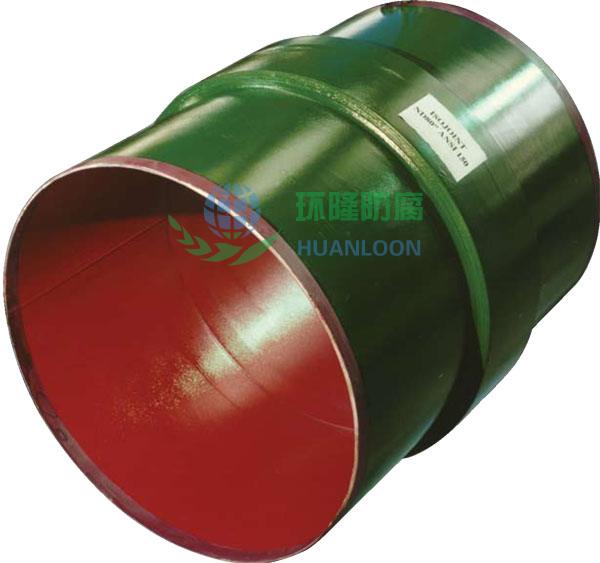

管道絕緣接頭

作者：huanloon 發布日期：2017/2/24 17:27:36點擊：2589



1.產品介紹
絕緣接頭主要特點是外形精小，整體性強，可以直埋，免維護，絕緣電阻值大，絕緣效果好，產品內部設有強放電恢復裝置，以避免產品在使用過程中遭受到雷擊及靜電集聚所造成的電絕緣失效，是絕緣接頭的升級換代產品。主要技術指標已達到德國同行業質量技術標準。
絕緣接頭適用于天然氣，液化石油氣，石油，成品油，人工煤氣，化工，水利及自來水等不同行業的埋地金屬管道，適用于各種土壤環境。對城市埋低金屬管網、油田管網及長輸金屬埋地管線的陰極保護系統特別適用。
產品特點
（1）絕緣性能好：絕緣電阻為10MΩ，提高被保護管道運行壽命。
（2）壽命長：與管線同壽命、等強度；
（3）強度高：采用二次密封結構，加之在兩法蘭間的環形空間注入高分子復合材料，達到了與管線等壽命，比絕緣法蘭壽命提高了許多倍；
（4）埋地安裝：地下安裝時不必設觀察井，可直接埋于地下；
（5）自動消雷保護：可按用戶要求設置自動保護結構，在感應電荷達到一定數值時開始放電，雷擊后又自動恢復絕緣性。動恢復源絕緣性；
（6）使用溫度：-30℃——+90℃。
（7）適用介質：油、氣、水、化工原料、煤漿等。
技術特性
（1）尺寸規格：DN15～DN1200；
（2）壓力等級：PN1.0～PN40Mpa；
（3）使用壽命：與管線相同；
（4）適用介質：油、氣、水、化工原料、礦漿適用。
質量要求
（1）絕緣阻值：直流1000V 阻值≥6MΩ；
（2）絕緣強度：2500V 50Hz 1分鐘無擊穿或起電�。�
（3）水壓試驗壓力：設計壓力的1.5倍；
（4）氣密試驗壓力：等同設計壓力；
（5）無損檢測：按照J(rèn)B4730-94所有對接接頭100% 射線探傷，其它承壓焊縫100% 磁粉探傷；
（6）坡口：采用API5L標準。
材料特點
（1）組合件按照J(rèn)B4726-2000 16MnⅡ（壓力等級＜6.4MPa）；16MnⅢ（壓力等級≥6.4MPa）；
（2）短管：與管線材料相同；
（3）絕緣材料：高強度環氧玻璃層壓布板；
（4）填充材料：高強度環氧樹脂；
（5）密封材料：橡膠氟26；
（6）防腐絕緣材料：雙組份無溶劑環氧涂料、防腐熱收縮套。
安裝要求
（1）絕緣接頭安裝處50米內，避免有待焊死口；
（2）絕緣接頭與管線連接后，不許在接頭5米內起吊管線；
（3）絕緣接頭與管線一起試壓。
