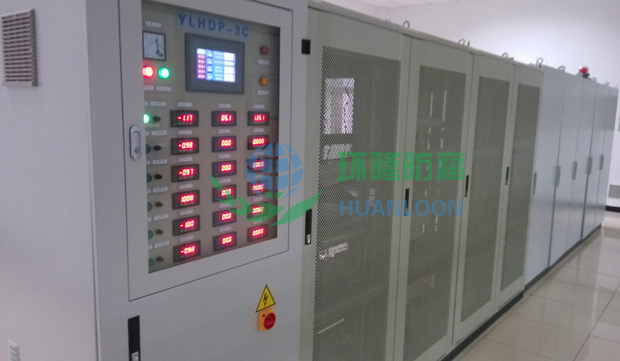

1、HLPS-3逆變式恒電位儀

1.1產品特點

恒電位儀是外加電流陰極保護系統中向被保護金屬構筑物表面提供直流電流的關鍵設備。我公司生產的HLPS-3系列逆變式數控高頻開關恒電位儀是微處理器控制性質的恒電位儀，融合了先進的數字控制技術、高頻開關技術和現代通訊技術，采用中文點陣式液晶屏，能夠?qū)崿F(xiàn)陰極保護系統多參數的同屏顯示，用戶可以使用中文菜單查看設備運行工況、歷史記錄等，可進行諸多參數的設置等，在自動狀態下，微處理器自動跟蹤給定值，備有 RS485 半雙工串行通訊接口與 PC 機相連，可采集恒電位儀運行過程中的各種數據。具有可靠性、控制精確、控制參數記憶、成本低、環保節能、小巧輕便、易于組網和擴容等優點，適用于石油、石化、天然氣、電力、鹽礦、冶金等領域的地下或水介中鋼結構的強制電流陰極保護

1.2與磁放大器式、晶閘管式恒電位儀相比逆變式恒電位具有如下優點：

(1)重量大為減輕，在輸出功率不變的情況下，主變壓器、輸出濾波電感鐵心的橫截面積與其工作頻率成反比。如：SCH-160型恒電位儀額定工作電流160A，最高輸出電壓50V，但其主變壓器與輸出濾波電感合在一起。總重量為5.5kg,整機重量為36kg。某型號磁放大器式恒電位儀，額定工作電流為100A，整機重量達500kg；某晶閘管式恒電位儀的整機重量為380kg。

(2)高效節能。由于工作頻率較高，主變壓器體積減小,銅損、鐵損隨之減小,空載電流小于0.1 A,與磁放大器式恒電位儀相比，省電效果大于20％。

(3)無噪音。由于工作頻率已超出音頻范圍，大電流運行時無噪音，適合有人值守的陰極保護站使甩。

(4)控制電路的閉環控制給定及移相觸發電路采用CPU全數字控制，操作簡單，電路性能穩定，可靠性高。主要的功能是接收陰極保護系統的原始數據，對這些數據進行分析處理，形成厚度曲線、日?qǐng)?bào)表、月報表等。并將這些結果存盤，以便日后隨時查詢、打印。

(5)具有自檢功能，設備運行時對設備的電路狀況、參比電極是否正常均進行自檢，參比電極損壞時恒電位儀自動發出報警信號,并自動斷電停止運行。

(6)具有30mV～100mV恒電位跟蹤故障報警功能。

(7)具有設備輸出過電壓、過電流保護功能。

(8)具有設備輸出過保護、欠保護報警功能。

(9)具有手動－自動二種工作模式，手動恒電流工作，自動恒電位工作。

(10)適用硫酸銅或鋅參比電極。

(11)所有運行參數及故障均有液晶屏顯示。

(12)具有總限流功能，限流值可任意整定。

(13)設備具有相序自適應功能，因而對輸入電流無相序要求。

(14)設備具有電源缺相檢測功能，輸入電源缺相，設備停止運行。

1.3規格型號

注：還可根據用戶要求設計生產，歡迎來電咨詢。

1.4技術指標

（1）電位調節范圍：－2500mV～1000mV；

（2）流經參比電流：≤0.1μA；

（3）參比控制精度：≤±5mV；

1.5逆變式數控高頻開關恒電位儀與相控型恒電位儀對比表

該產品還具有重量輕、體積小、形式多樣（立式、臺式、壁掛等可選）、安裝維護方便、操作簡單、高效節能、高控制精度、高抗干擾能力、電網適應能力強等特點。非常適用于船舶、化工廠等空間狹窄、電氣性能要求苛刻的場所。
